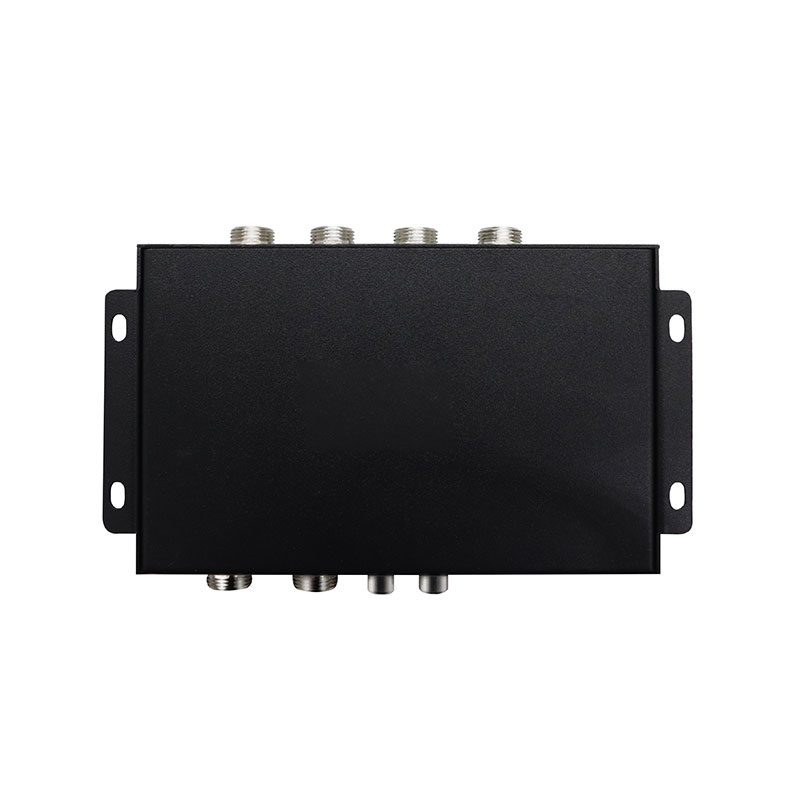

Scatola di controllo video per veicoli a 4 canali per visualizzazione multi-camera e commutazione fotocamera

Invece di collegare più telecamere direttamente a dispositivi di controllo separati, il controller fornisce 4 ingressi telecamera in un'unica unità compatta, consentendo di selezionare e visualizzare diverse visualizzazioni della telecamera attraverso il monitor del veicolo. Il sistema supporta quattro telecamere per veicoli CVBS e può dividere o commutare automaticamente la visualizzazione video in base alla modalità operativa selezionata. Ogni telecamera può essere attivata separatamente, mentre il sistema può visualizzare automaticamente la telecamera corrispondente a schermo intero quando viene attivato un segnale di attivazione.  Ciascun canale supporta impostazioni immagine speculare/normale indipendenti, rendendo il sistema adatto a diverse posizioni di installazione della telecamera. Dopo che un segnale di attivazione viene annullato, il sistema può ritardare il ritorno dell'immagine per circa 2 secondi prima di tornare allo stato di visualizzazione precedente. Ciò rende il prodotto adatto alla commutazione di telecamere per veicoli, sistemi di telecamere per retrovisione, monitoraggio multicamera e sistemi video per veicoli commerciali.

Caratteristiche del prodotto

1. Ingresso multicamera a 4 canali

Il controller supporta quattro ingressi telecamera CVBS, consentendo l'integrazione di più telecamere del veicolo in un unico sistema di monitoraggio video.

Può essere collegato con:

• Fotocamera frontale
• Telecamera per la visione posteriore
• Fotocamera sul lato sinistro
• Fotocamera sul lato destro

Ciò lo rende adatto per sistemi di monitoraggio di veicoli con 4 telecamere.

2. Commutazione automatica della fotocamera

Quando viene attivato un segnale di trigger, la telecamera corrispondente può passare automaticamente alla visualizzazione a schermo intero.

Questa funzione è utile per applicazioni come:

• Attivazione della telecamera retromarcia
• Monitoraggio degli indicatori di direzione
• Attivazione della telecamera laterale
• Monitoraggio porte o veicoli speciali

3. Controllo del grilletto individuale

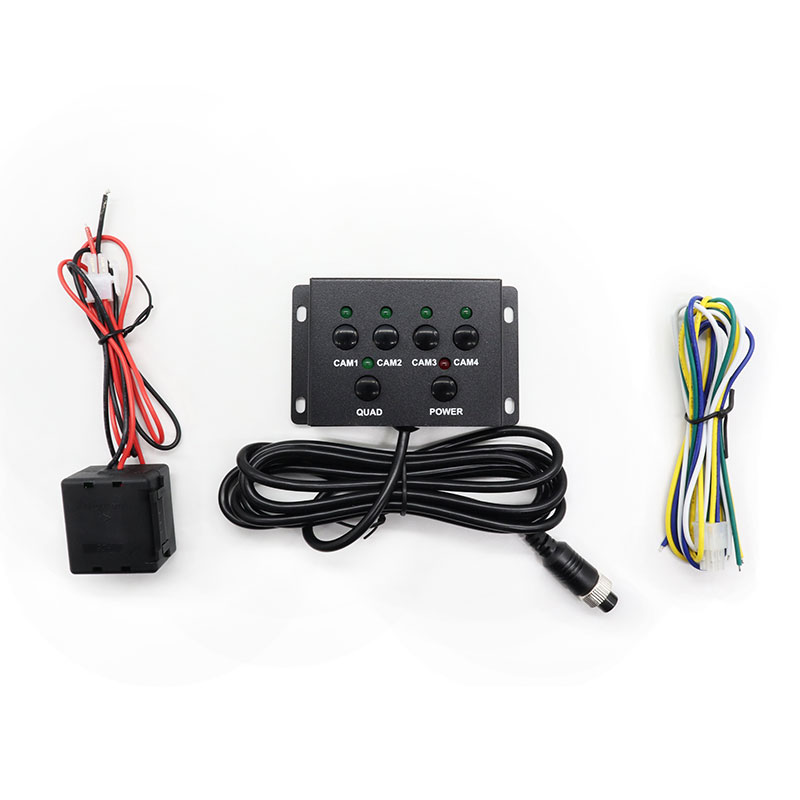

Ogni telecamera può essere attivata separatamente. L'utente può selezionare uno qualsiasi dei quattro canali della telecamera tramite il cavo di attivazione o il funzionamento manuale, fornendo un controllo flessibile per diverse configurazioni del veicolo.

4. Priorità telecamera configurabile

Il sistema supporta le impostazioni di priorità di visualizzazione per: CAM1/CAM2/CAM3/CAM4. Ciò consente all'installatore di definire quale telecamera deve avere la priorità quando vengono ricevuti più segnali di attivazione.

5. Opzioni multiple di connettori video

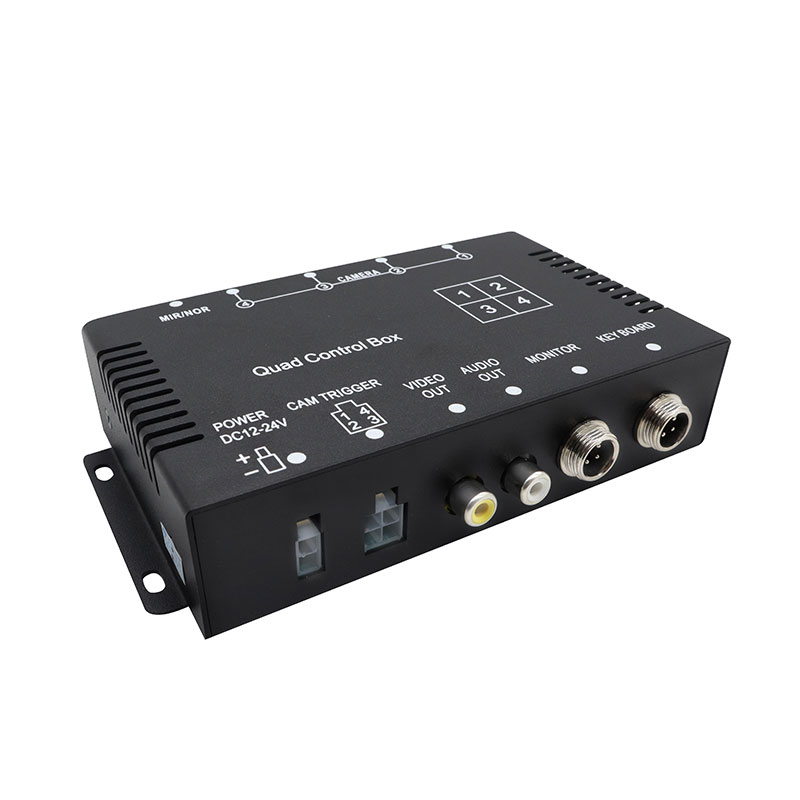

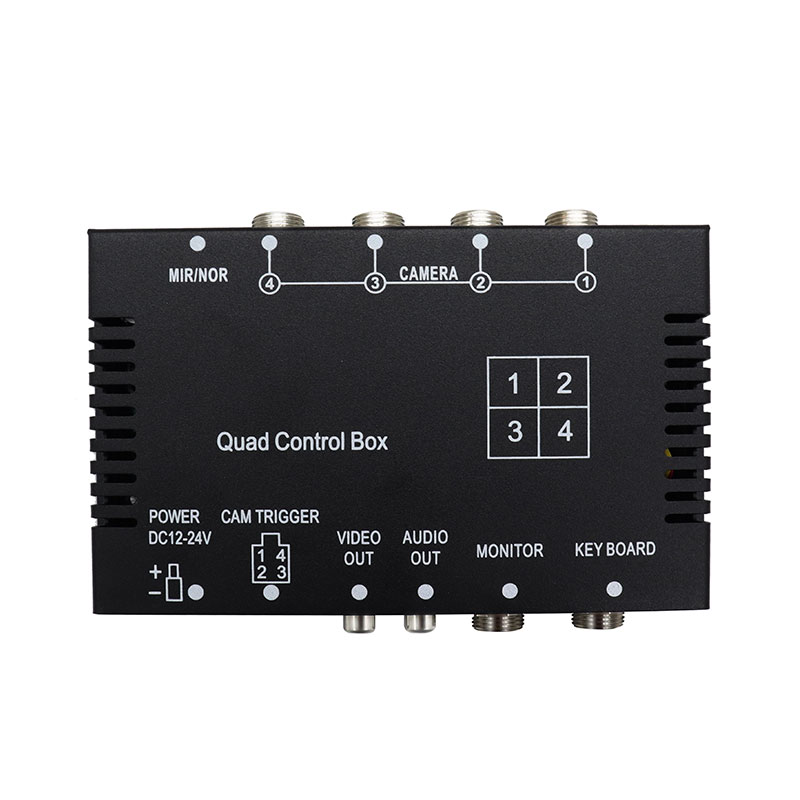

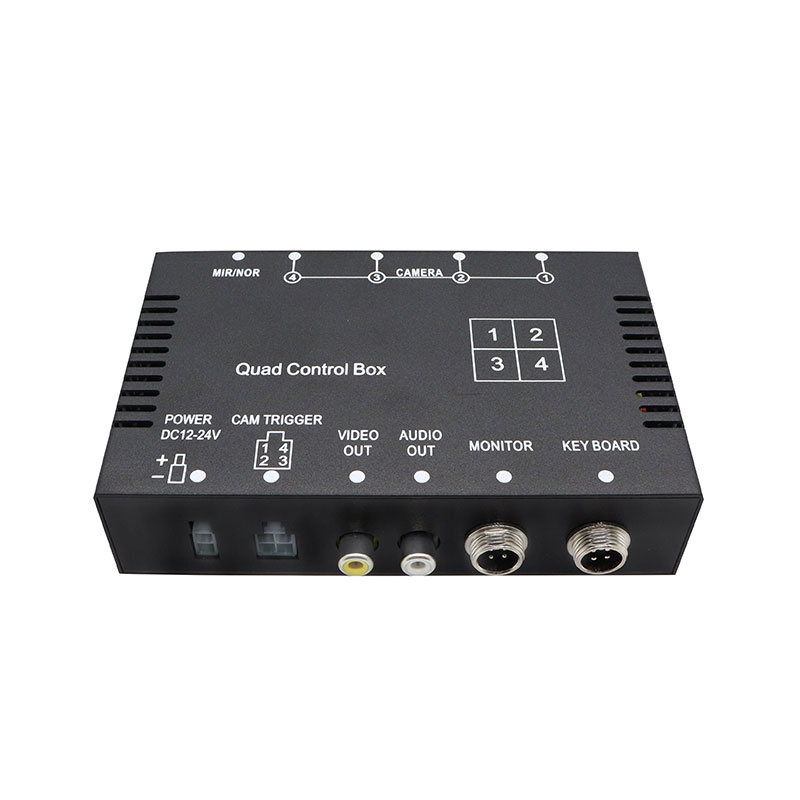

L'uscita video è disponibile tramite: Connettore aeronautico RCA/4P. Ciò fornisce flessibilità per l'integrazione con diversi sistemi di cablaggio di monitor e telecamere del veicolo.

Parametri del prodotto

Tipo di prodotto: D1 Scatola di controllo video per veicoli a 4 canali

Ingresso telecamera: CVBS 4CH

Selezione della fotocamera: Trigger individuale/selezione manuale

Display: Commutazione automatica a schermo intero

Priorità di visualizzazione: CAM1/CAM2/CAM3/CAM4

Impostazione dell'immagine: Normale/Specchio

Funzione di attivazione: Trigger della telecamera individuale

Attiva il ritardo di ritorno: ca. 2 secondi

Formato video: PAL/NTSC

Audio: Uscita audio supportata

Potenza in uscita: 12V per fotocamere e LCD

Tensione di lavoro: 9 V–32 V

Protezione: Protezione da alta tensione/bassa tensione/sovraccarico

Connettore di uscita video: RCA/4P Aviazione

Dimensione: 155×87×32 mm

Scenari applicativi

1. Sistema di telecamere per camion

Il controller può collegare più telecamere a un sistema di telecamere per camion, comprese telecamere anteriori, posteriori e laterali.

2. Monitoraggio dei veicoli commerciali

Adatto per sistemi di monitoraggio video di veicoli commerciali in cui è necessario collegare più telecamere a un display del veicolo.

Le applicazioni possono includere:

• Camion per le consegne
• Veicoli logistici
• Veicoli di servizio
• Veicoli utilitari
• Furgoni commerciali
• Sistema di telecamere per autobus

Il controller video 4CH può essere integrato nei sistemi di telecamere bus per il monitoraggio anteriore, posteriore e laterale.

3. Veicolo da costruzione

Adatto per veicoli edili e speciali che richiedono più visualizzazioni di telecamere attorno al veicolo.

Gli esempi includono:

• Autocarri con cassone ribaltabile
• Autobetoniere
• Escavatori
• Pale gommate
• Veicoli speciali
• Sistema di telecamere per retrovisione

Il controller può essere utilizzato come controller della telecamera di backup per visualizzare automaticamente la telecamera posteriore quando viene attivato il grilletto della retromarcia.

4. Sistema di monitoraggio multicamera

Per i veicoli che richiedono più angoli di visione, il controller video multi-camera fornisce la commutazione centralizzata delle telecamere e la gestione del display.

Configurazione tipica della telecamera del veicolo

Tipico sistema per veicolo a 4 telecamere:

• CAM1 → Telecamera vista frontale
• CAM2 → Telecamera posteriore/backup
• CAM3 → Telecamera vista laterale sinistra
• CAM4 → Telecamera vista lato destro

Controllare:

Filo di attivazione/Selezione manuale

Display: Commutazione automatica a schermo intero

Immagine: Normale/Specchio selezionabile

Video: CVBS

Energia: 9–32 V

Domande frequenti

Q1: Quante telecamere può supportare questa scatola di controllo video?

Il controller supporta 4 ingressi telecamera CVBS.

Q2: È possibile attivare ciascuna telecamera separatamente?

SÌ. Ogni telecamera può essere attivata individualmente tramite il filo di attivazione.

Q3: La fotocamera può visualizzare automaticamente a schermo intero?

SÌ. Quando viene attivato il segnale di trigger corrispondente, la telecamera selezionata può passare automaticamente alla visualizzazione a schermo intero.

Q4: Posso selezionare manualmente la fotocamera?

SÌ. Uno qualsiasi dei quattro canali della telecamera può essere selezionato tramite la funzione di controllo.

Q5: Ogni fotocamera può utilizzare un'impostazione dello specchio diversa?

SÌ. Ciascun canale supporta impostazioni indipendenti di immagine normale o speculare.

Q6: Quali veicoli possono utilizzare questo controller?

Può essere utilizzato per camion, autobus, veicoli commerciali, veicoli da cantiere, veicoli speciali e sistemi di telecamere per flotte.

Q7: Supporta veicoli a 24 V?

SÌ. La tensione di funzionamento è di 9–32 V, rendendolo adatto sia per applicazioni su veicoli a 12 V che a 24 V.

D8: Il controller supporta PAL e NTSC?

SÌ. Sono supportati sia i formati video PAL che NTSC.

Q9: Supporta l'audio?

SÌ. Il controller supporta l'uscita audio.

Q10: Cosa succede dopo che l'attivazione viene annullata?

Dopo aver annullato l'attivazione, l'immagine può rimanere per circa 2 secondi prima di tornare allo stato di visualizzazione precedente.
