Come una scatola di controllo video per veicoli a 4 canali semplifica i sistemi multi-camera per camion

Semplificazione del controllo multi-camera nei veicoli commerciali. I moderni veicoli commerciali spesso richiedono più di una telecamera per migliorare la visibilità intorno al veicolo. Un camion, ad esempio, può utilizzare contemporaneamente una telecamera anteriore, una telecamera per la visione posteriore e telecamere laterali. Quando più telecamere sono collegate a un monitor del veicolo, è necessario un metodo di commutazione e controllo affidabile. ILScatola di controllo video per veicoli a 4 canali per visualizzazione multi-camera e commutazione fotocameraè progettato per questo tipo di applicazione. Integra quattro ingressi per telecamera CVBS in un'unica unità di controllo video compatta per veicolo, consentendo agli installatori di realizzare un sistema di monitoraggio multicamera centralizzato senza utilizzare controller separati per ogni telecamera.

Un controller per quattro telecamere per veicoli

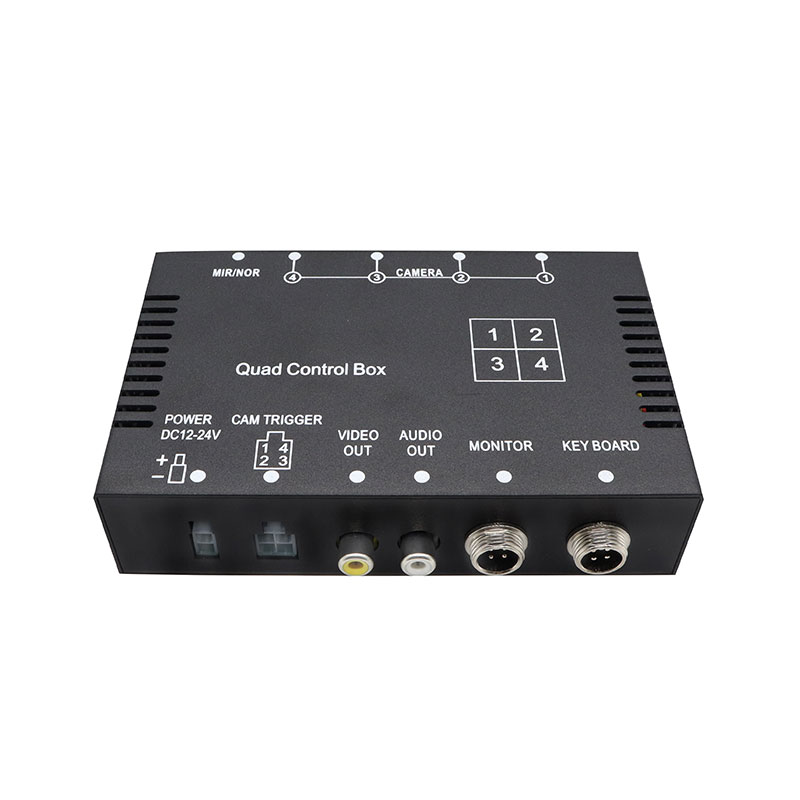

La scatola di controllo video del veicolo a 4 canali supporta fino a quattro ingressi telecamera CVBS.

Una tipica configurazione della telecamera del veicolo può includere:

• CAM1 – Telecamera per la visione frontale
• CAM2 – Telecamera posteriore/backup
• CAM3 – Telecamera laterale sinistra
• CAM4 – Telecamera lato destro

Questa configurazione può essere utilizzata per camion, veicoli per le consegne, veicoli logistici, autobus, veicoli commerciali e altri veicoli commerciali in cui è necessario monitorare più aree di visualizzazione da un unico display. Per i produttori e gli installatori di sistemi di telecamere per veicoli, l'utilizzo di un controller centralizzato per telecamere per veicoli può anche rendere più semplice l'integrazione del sistema.

Commutazione automatica della telecamera quando viene attivato un trigger

Una delle funzioni principali di questo commutatore della fotocamera è la commutazione automatica della fotocamera. Ogni telecamera può essere attivata separatamente. Quando viene attivato un segnale di trigger, la telecamera corrispondente può passare automaticamente alla visualizzazione a schermo intero.

Per esempio:

• Segnale di retromarcia → Telecamera posteriore
• Segnale di svolta a sinistra → Telecamera sul lato sinistro
• Segnale di svolta a destra → Telecamera sul lato destro

Ciò consente al monitor del veicolo di visualizzare automaticamente la vista della telecamera associata a una specifica condizione di guida invece di richiedere al conducente di passare manualmente da un canale all'altro della telecamera. Il sistema consente inoltre di configurare CAM1, CAM2, CAM3 o CAM4 come priorità di visualizzazione quando vengono ricevuti più segnali di trigger.

Adatto per i sistemi di telecamere per veicoli CVBS esistenti

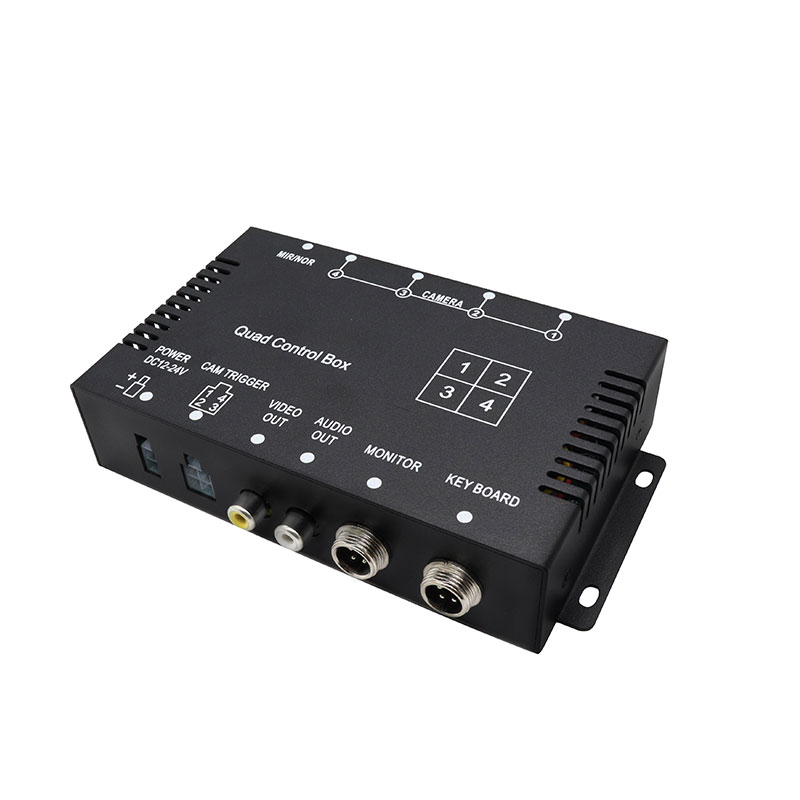

Per i clienti che lavorano con le tradizionali telecamere analogiche per veicoli, non è sempre necessario sostituire l’intero sistema di telecamere. Questo controller video CVBS è progettato per quattro ingressi telecamera CVBS e può essere integrato con monitor di veicoli compatibili. L'uscita video è disponibile tramite RCA o un connettore aeronautico 4P, offrendo flessibilità per diverse configurazioni di cablaggio del veicolo. Il controller supporta i formati video PAL e NTSC e fornisce un'uscita di alimentazione a 12 V per fotocamere e monitor LCD. Ciò rende il prodotto adatto agli integratori di sistema che cercano uno switcher video automobilistico compatto per applicazioni su veicoli commerciali.

Impostazioni immagine flessibili per diverse posizioni della fotocamera

Diverse posizioni di installazione della telecamera possono richiedere diversi orientamenti dell'immagine. Il controller 4CH supporta impostazioni indipendenti di immagine normale o speculare per ciascun canale della telecamera. Pertanto, gli installatori possono configurare le telecamere anteriore, posteriore, sinistra e destra in base alle loro effettive posizioni di installazione. Dopo che un segnale di attivazione viene annullato, l'immagine può rimanere visualizzata per circa due secondi prima di tornare allo stato di visualizzazione precedente. Ciò fornisce un'esperienza di commutazione più controllata per i sistemi di telecamere del veicolo.

Applicazioni di un controller per telecamera per veicoli 4CH

La scatola di controllo video del veicolo 4CH per la visualizzazione multi-camera e la commutazione della fotocamera può essere integrata in varie applicazioni di monitoraggio video mobile, tra cui:

• Sistemi di telecamere per camion
• Monitoraggio dei veicoli commerciali
• Veicoli per consegne e logistica
• Sistemi di telecamere per autobus e pullman
• Veicoli da costruzione
• Autocarri con cassone ribaltabile
• Autobetoniere
• Escavatori
• Pale gommate
• Veicoli utilitari
• Veicoli speciali
• Sistemi di retrovisione multicamera

Per i produttori di sistemi di telecamere per flotte, integratori di elettronica per veicoli e installatori professionali, il controller può fungere da componente di commutazione centralizzato tra più telecamere CVBS e un monitor del veicolo.

Perché utilizzare una scatola di commutazione per fotocamera 4CH?

Un sistema multi-camera per veicoli non richiede sempre una complicata piattaforma di elaborazione video. Per le applicazioni che necessitano principalmente di più ingressi per telecamere, commutazione automatica delle telecamere e controllo centralizzato del display, una scatola di commutazione per telecamera dedicata a 4 canali può fornire una soluzione semplice. La scatola di controllo video per veicoli Carleader 4CH per display multi-camera e commutazione telecamera combina ingresso telecamera CVBS a quattro canali, controllo trigger individuale, commutazione automatica a schermo intero, priorità telecamera configurabile e impostazioni specchio indipendenti in un'unica unità compatta. Per i produttori, i distributori e gli installatori di telecamere per veicoli che cercano un controller video per veicoli 4CH, un controller video CVBS, un commutatore video per autoveicoli o una scatola di commutazione per telecamere, questo tipo di controller può essere integrato in diversi progetti di monitoraggio di veicoli commerciali. Carleader fornisce controller per telecamere per veicoli e componenti per il monitoraggio video del veicolo per applicazioni su veicoli commerciali. I requisiti OEM e personalizzati possono essere discussi in base alle specifiche del progetto.
